简答题某矿井井底车场主要巷道的施工网络计划如图所示，图中箭线下方数据为工作时问，单位为月。施工中，工作E由于业主修改设计，使其耽误工期2个月，为维持原工期不变，经业主同意，施工单位增开了一辅助巷道，安排在D工作后面，G、H工作前面，工作名称L，时间1个月，可使工作G的施工时间缩短到3个月。

问题：
1.该井底车场主要巷道的计划工期是多少个月?施工中重点应控制哪些工作?
2.根据背景资料绘制优化后的网络图。
3.工作E出现拖延后，根据施工单位的安排，该工程实际工期是多少个月?

　　

参考答案暂无

　　

　　[华图解析]1.该井底车场主要巷道的计划工期是18个月，施工中重点应控制关键线路上的工作，具体是：A，C，E，G，K。
2.

3.工作E出现拖延后，根据施工单位的安排，该工程实际工期还是18个月。


本案例第1问考查的是网络计划的计算工期及关键工作的确定。在关键线路法中，线路上所有工作的持续时间总和称为该线路的总持续时间。总持续时间最长的线路称为关键线路，关键线路的长度就时网络计划的总工期。由网络计划可知.该井底车场主要巷道的计划工期是18个月。关键线路上的工作称为关键工作，是施工中的控制重点。由题可知，关键工作包括：A.C，E，G，K。

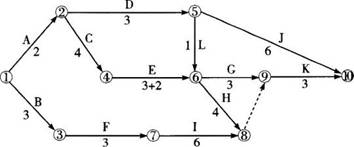

本案例第2问考查的是网络优化后网络图的绘制。根据背景资料可知，施工中，工作E由于业主修改设计，使其耽误工期2个月，为维持原工期不变，经业主同意，施工单位增开了一辅助巷道，安排在D工作后面，G、H工作前面，工作名称1,时间1个月，可使工作G的施工时间缩短到3个月。故其优化有的网络图如下所示。

本案例第3问考查的是优化后工期计算。工作E出现拖延后，根据施工单位的安排，该工程实际工期还是18个月。关键线路为A→C→E→H→K。
